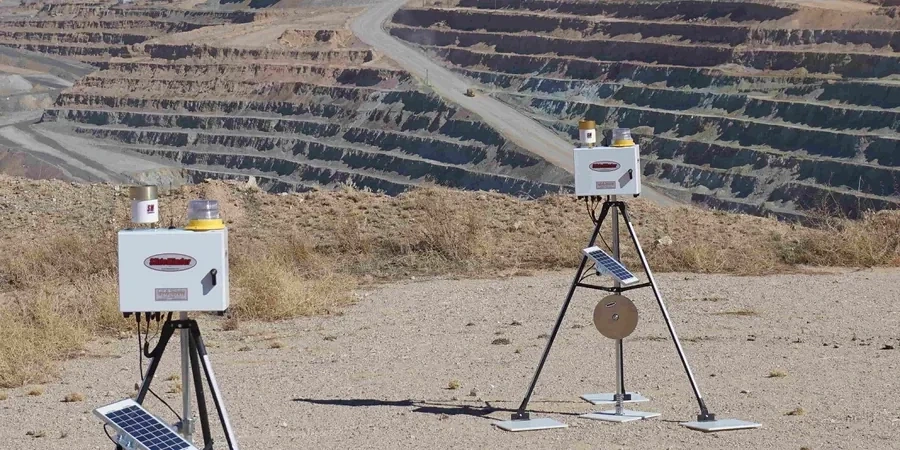

Mit über einer Million Einwohnern und einer Bauaktivität, die vom neuen Stadtquartier Deutzer Hafen bis zu Untertunnelungen unter der Nord-Süd-Stadtbahn reicht, steht Köln vor einer besonderen geotechnischen Herausforderung: Die mächtigen quartären Lockersedimente des Rheintals. Die geotechnische Baugrubenüberwachung ist hier kein Verwaltungsakt, sondern ein täglicher Abgleich zwischen Prognose und Realität. Seit den Erfahrungen mit dem Einsturz des Historischen Archivs 2009 weiß jeder Baubeteiligte in Köln, dass Setzungen und Grundwasseranstieg keine theoretischen Größen sind. Unser messtechnisches Team begleitet Baugruben vom ersten Aushub bis zum Erreichen der Endtiefe in diesem sensiblen Untergrund, denn eine unerwartete Verformung der Verbauwand kann binnen Stunden kritisch werden, wenn der Rheinkies unter hydrostatischem Druck steht.
Eine 14 Meter tiefe Baugrube im Kölner Rheinkies verzeiht keine Messlücke – die geotechnische Baugrubenüberwachung ist das Frühwarnsystem der Baustelle.
Methodik und Umfang
Lokale Besonderheiten
Die Einhaltung der DIN 1054 in Verbindung mit der Empfehlung des Arbeitskreises Baugruben (EAB) ist in Köln besonders relevant, da hier die Baugruben oft im Einflussbereich des Rheinhochwassers liegen. Steigt der Pegel auf über 7 Meter am Kölner Pegel, kann der Grundwasserspiegel im Stadtgebiet binnen Stunden um mehrere Dezimeter anspringen und die Auftriebssicherheit der Sohle gefährden. Ohne eine lückenlose geotechnische Baugrubenüberwachung mit automatisierten Grenzwertalarmen läuft man Gefahr, einen hydraulischen Grundbruch zu spät zu erkennen. Wir kalibrieren die Warnstufen gemeinsam mit dem Baugrubenstatiker und hinterlegen sie im Messsystem. Besonders kritisch sind die Übergänge zwischen den quartären Schichten: Eine Sandlinse im tonigen Schluff kann lokal Wasser führen und beim Anschnitt die Ortsbrust destabilisieren. Unser Monitoringprogramm ist darauf ausgelegt, solche Inhomogenitäten frühzeitig über Auffälligkeiten im Verformungsvektor zu identifizieren, bevor sie zum Stillstand der Baustelle führen.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Geltende Normen
DIN 1054:2021 – Baugrund; Sicherheitsnachweise im Erd- und Grundbau, DIN EN 1997-1 (Eurocode 7) – Entwurf, Berechnung und Bemessung in der Geotechnik, EAB 2020 – Empfehlungen des Arbeitskreises „Baugruben“, DIN 4150-3 – Erschütterungen im Bauwesen; Einwirkungen auf bauliche Anlagen, DGGT-Empfehlung Nr. 16 – Geotechnische Messungen im Baugrubenbau
Zugehörige Fachleistungen
Verformungs- und Spannungsmonitoring
Einbau und Nullmessung von Inklinometerrohren hinter der Verbauwand, Installation von Kraftaufnehmern an Verpressankern und Steifen, sowie automatisierte Setzungsmessung an angrenzender Bebauung. Auswertung nach EC7, Beobachtungsmethode.
Grundwasser- und Porenwasserdruckmessung
Einrichtung von elektrischen Piezometerketten in verschiedenen Tiefenlagen zur Erfassung des Druckspiegels. Korrelation mit Rheinpegel und Absenkungstrichtern. Alarmierung bei kritischen Gradienten.
Erschütterungsüberwachung und Beweissicherung
Schwingungsmessungen nach DIN 4150-3 an sensiblen Nachbarbauwerken wie der romanischen Kirche St. Georg. Beweissicherung mit Rissmonitoren und geodätischer Feinvermessung vor, während und nach dem Baugrubenaushub.
Typische Parameter
Häufige Fragen
Welche Genauigkeit erreichen Ihre Inklinometermessungen in einer Kölner Baugrube?
Unsere Vertikalinklinometer liefern eine Systemgenauigkeit von ±2 mm auf 25 Meter Messlänge. Entscheidend ist die fachgerechte Nullmessung vor Aushubbeginn und die feste Einbindung des Rohrfußes in eine unbewegte Bodenschicht. In Köln setzen wir das Rohr wenn möglich bis in die Kiesbasis der Niederterrasse, um einen stabilen Bezugspunkt zu haben.
Wie oft müssen die Messungen in der Baugrube aktualisiert werden?
Das Intervall richtet sich nach der Aushubphase und dem Gefährdungsbild. In der kritischen Phase unterhalb des Grundwasserspiegels oder beim Aussteifen messen wir täglich, teilweise mit automatischen Sensoren im 15-Minuten-Takt. In ruhigeren Phasen reichen zwei Messungen pro Woche. Die Frequenz legen wir gemeinsam mit dem Baugrubenstatiker fest.
Was kostet eine geotechnische Baugrubenüberwachung für ein innerstädtisches Projekt in Köln?
Die Kosten hängen von der Anzahl der Messquerschnitte, der Tiefe und der Dauer ab.
Wie werden die Messdaten an die Bauleitung übermittelt?
Wir stellen die Daten über eine passwortgeschützte Cloud-Plattform in Echtzeit bereit. Grafiken mit Grenzwertlinien zeigen sofort, ob eine Messgröße den Warn- oder Alarmwert erreicht. Zusätzlich versenden wir bei Grenzwertüberschreitungen automatisch SMS an die hinterlegten Rufnummern und erstellen einen täglichen Kurzbericht als PDF.
Welche Normen sind bei der Baugrubenüberwachung in Deutschland verbindlich?
Die Überwachung ist in DIN 1054:2021 und im Eurocode 7 (DIN EN 1997-1) verankert. Die EAB 2020 konkretisiert die Anwendung der Beobachtungsmethode. Für Erschütterungen gilt DIN 4150-3. Unser Labor arbeitet nach diesen Vorgaben und ist nach ISO 17025 für geotechnische Messverfahren akkreditiert, was die gerichtsfeste Beweissicherung gewährleistet. Mehr Info.
