Der Tunnelbau in Köln stellt eine der anspruchsvollsten Ingenieurdisziplinen dar, die weit über den reinen Vortrieb unterirdischer Hohlräume hinausgeht. Diese Kategorie umfasst sämtliche geotechnischen Planungs-, Bemessungs- und Überwachungsleistungen, die für die sichere und wirtschaftliche Realisierung von Tunnelprojekten in der Domstadt erforderlich sind. Von der ersten Baugrunderkundung bis zum laufenden Monitoring während der Bauphase deckt sie das gesamte Spektrum ab, das für Projekte wie die Nord-Süd Stadtbahn, Kanaltunnel oder unterirdische Verkehrswege benötigt wird. Die besondere Bedeutung in Köln ergibt sich aus der dichten urbanen Bebauung, der Nähe zum Rhein und dem sensiblen historischen Untergrund, der höchste Präzision in der geotechnischen Planung verlangt.
Die geologischen Bedingungen in Köln sind maßgeblich durch die quartären Ablagerungen des Rheins geprägt, die den Untergrund in eine komplexe Wechselfolge aus Kiesen, Sanden und bindigen Schichten gliedern. Diese sogenannten Niederterrassen-Kiese sind von hoher Tragfähigkeit, werden jedoch von gering durchlässigen Auelehmen und Hochflutablagerungen überlagert, die bei Wasserzutritt schnell an Festigkeit verlieren. Besonders kritisch sind die bis zu 10 Meter mächtigen weichen Bodenschichten, die in Kombination mit dem schwankenden Grundwasserspiegel eine permanente Herausforderung für den Tunnelvortrieb darstellen. Eine präzise geotechnische Analyse für Tunnel in weichem Boden ist daher unverzichtbar, um Setzungen zu prognostizieren und die Ortsbruststabilität zu gewährleisten.

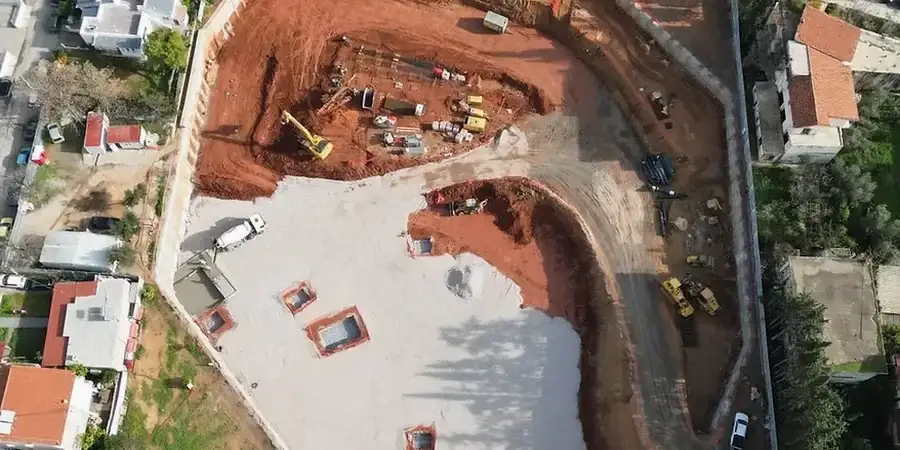

Die Planung und Ausführung von Tunnelbauwerken in Deutschland unterliegt strengen normativen Vorgaben, die in Köln aufgrund der schwierigen Untergrundverhältnisse besonders konsequent anzuwenden sind. Maßgeblich ist der Eurocode 7 mit seinem Teilsicherheitskonzept, ergänzt durch die DIN 1054 als nationale Anwendungsnorm für Baugrundsicherheit sowie die DIN 18312 für den Tunnelbau als VOB-Vertragsnorm. Für tiefe Baugruben, die als Start- oder Zielschächte dienen, ist zudem die EAB (Empfehlungen des Arbeitskreises Baugruben) bindend, während die ZTV-ING als technische Vertragsbedingung für Ingenieurbauten spezifische Anforderungen an Tunnel stellt. Die geotechnische Bemessung tiefer Baugruben muss hierbei alle Grenzzustände der Tragfähigkeit und Gebrauchstauglichkeit nachweisen, einschließlich der hydraulischen Grundbruchsicherheit im hoch anstehenden Grundwasser.
Das Einsatzspektrum geotechnischer Leistungen im Kölner Tunnelbau ist breit gefächert und reicht von der innerstädtischen U-Bahn-Erweiterung über begehbare Versorgungsstollen bis hin zu Absenktunneln unter dem Rhein. Jedes Projekt erfordert eine projektspezifische Anpassung der Erkundungs- und Sicherungsmethoden, wobei insbesondere der maschinelle Schildvortrieb mit flüssigkeitsgestützter Ortsbrust in den rolligen Rheinkiesen dominiert. Die kontinuierliche messtechnische Überwachung von Setzungen, Grundwasserständen und Erschütterungen ist dabei nicht nur eine Forderung der Normen, sondern auch eine unverzichtbare Voraussetzung für den Schutz der angrenzenden Bebauung, wie etwa des Kölner Doms. Eine professionelle geotechnische Baugrubenüberwachung liefert hierfür die notwendigen Echtzeitdaten, um bei Abweichungen sofort gegensteuern zu können. Die Kölner Tunnelbauprojekte profitieren dabei von einer engen Verzahnung aus Vorerkundung, rechnerischer Prognose und messtechnischer Validierung, die zusammen die Sicherheit und Wirtschaftlichkeit dieser komplexen Infrastrukturvorhaben gewährleisten.
Gängige Fragen
Welche geologischen Besonderheiten machen den Tunnelbau in Köln so anspruchsvoll?
Der Kölner Untergrund ist geprägt von quartären Rheinsedimenten mit einer Wechselfolge aus Kiesen, Sanden und Auelehmen. Die gering durchlässigen bindigen Deckschichten und der hoch anstehende Grundwasserspiegel erfordern spezielle Sicherungsmaßnahmen. Besonders kritisch sind die weichen Bodenschichten, die bei Wasserzutritt rasch an Festigkeit verlieren und zu Setzungen an der Tagesoberfläche führen können.
Welche Normen sind für geotechnische Tunnelbauleistungen in Deutschland verbindlich?
Zentral sind der Eurocode 7 mit DIN 1054 als nationaler Anwendungsnorm für Baugrundsicherheit sowie die DIN 18312 für Tunnelbauarbeiten. Ergänzend gelten die EAB für Baugruben, die ZTV-ING für Ingenieurbauwerke und die Empfehlungen des DGGT. Diese Normen legen das Teilsicherheitskonzept, erforderliche Nachweise und die messtechnische Überwachung verbindlich fest.
Ab wann ist eine geotechnische Baugrubenüberwachung im Tunnelbau erforderlich?
Eine messtechnische Überwachung ist nach DIN 1054 und EAB immer dann erforderlich, wenn die Baugrube tiefer als 5 Meter ist oder wenn benachbarte Bauwerke, Verkehrswege oder Leitungen gefährdet sind. In Köln ist dies aufgrund der dichten innerstädtischen Bebauung und des sensiblen historischen Bestands bei nahezu jedem Tunnelbauprojekt der Fall.
Welche Vortriebsmethoden kommen im Kölner Tunnelbau typischerweise zum Einsatz?
In den rolligen Rheinkiesen dominiert der maschinelle Schildvortrieb mit flüssigkeits- oder erddruckgestützter Ortsbrust. Bei geringen Überdeckungen oder in weichen Böden kommen auch Rohrschirmdecken oder Vereisungsverfahren zum Einsatz. Die Wahl der Methode hängt von der vorausgehenden geotechnischen Analyse und den prognostizierten Verformungen ab.
