Der Kölner Untergrund ist ein echtes Kontrastprogramm: massiver Rheinschotter im Süden und Westen, weiche, hochwassergeprägte Auesedimente entlang des Stroms und mächtige anthropogene Auffüllungen im Bereich der ehemaligen Hafen- und Industrieanlagen. Wer in Deutz, der Innenstadt oder nördlich von Niehl baut, trifft selten auf jungfräulichen Boden. Genau da setzt die Rütteldruckverdichtung an. In unserer Bemessung der Rütteldruckverdichtung gehen wir nicht von idealisierten Laborböden aus, sondern von dem, was der Kölner Schurf und die ergänzende Korngrößenanalyse tatsächlich hergeben. Ein locker gelagerter Terrassenkies mit 45 % Sandanteil verhält sich unter dynamischer Anregung völlig anders als ein enggestufter Mittelsand aus einer alten Rheinrinne. Deshalb rechnen wir jedes Verdichtungsraster individuell, Rüttler für Rüttler, Tiefe für Tiefe. Die Bemessung der Rütteldruckverdichtung muss in Köln vor allem eines leisten: Setzungsprognosen absichern, die im Nachgang der Baumaßnahme auch belastbar sind – und das bei wechselnden Grundwasserständen, die der Rhein mit einer Amplitude von mehreren Metern vorgibt.
Eine verformungsarme Gründung beginnt nicht mit der Bodenplatte – sie beginnt mit einem Verdichtungsraster, das die Kornverteilung ernst nimmt.
Methodik und Umfang
Lokale Besonderheiten
Ein markantes Beispiel für die unterschiedlichen Risikoprofile liefern die Stadtteile Deutz und Lindenthal. In Lindenthal stehen wir meist auf den mächtigen, gut abgestuften Hauptterrassenkiesen der Mittelterrasse – ein Boden, der sich mit moderaten Rüttelenergien und geringem Materialzusatz hervorragend verdichten lässt. Drüben in Deutz, auf der rechten Rheinseite, sieht die Welt anders aus: Hier liegen unter dünnen Schlufflinsen oft locker gelagerte Sande mit Beimengungen von organischen Resten, die der Rhein in den letzten Jahrtausenden abgelagert hat. Eine Bemessung der Rütteldruckverdichtung, die in Lindenthal funktioniert, scheitert in Deutz bei gleichem Ansatz oft an unerwartet hohen Setzungsrestbeträgen. Die größte Gefahr ist nicht das Versagen des Rüttlers, sondern eine Unterschätzung der räumlichen Variabilität des Bodens. Deshalb modellieren wir vor der Ausführung dreidimensionale Baugrundmodelle und hinterlegen jedes Verdichtungsfeld mit einer Prognosebandbreite für die zu erwartende Setzungsmulde. Gerade in der Erdbebenzone 1, in der Köln liegt, ist eine gleichmäßige Untergrundsteifigkeit auch unter dynamischer Belastung kein akademisches Detail, sondern eine klare Forderung der DIN EN 1998-1.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Geltende Normen
DIN EN 1997-1 (Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 1054:2010-12 (Baugrund – Ergänzende Regelungen zu EC7), DIN EN 1998-1/NA (Erdbebenzone 1, Untergrundklassifizierung für Köln), DIN 4094-3 (Rammsondierungen und Drucksondierungen zur Qualitätskontrolle), Merkblatt über die Anwendung von Rütteldruckverfahren (FGSV 550)
Zugehörige Fachleistungen
Geotechnische Verdichtungsbemessung
Wir ermitteln standortbezogen das optimale Rüttelraster, die erforderliche Rütteltiefe, die Energieeintragsparameter und die Nachverdichtungsschritte. Grundlage sind CPT- und SPT-Ergebnisse nach DIN EN ISO 22476 sowie die Kornverteilung aus Sieblinien. Jede Bemessung schließt eine Setzungsprognose und eine Kontrollstrategie ein.
Qualitätssicherung und Kontrollprüfung
Die Ausführung überwachen wir mit Präzisionsdrucksondierungen (CPT) und schweren Rammsondierungen (DPH) im Vorher-Nachher-Vergleich. Wir dokumentieren den Verdichtungserfolg statistisch und stellen die Einhaltung der vertraglich vereinbarten Lagerungsdichte sicher – ein absolutes Muss für die Abnahme durch den Prüfingenieur für Geotechnik.
Typische Parameter
Häufige Fragen
Wann ist eine Bemessung der Rütteldruckverdichtung in Köln sinnvoll?
Immer dann, wenn nicht bindige, locker gelagerte Böden anstehen und Setzungen unter Bauwerkslasten auf wenige Zentimeter begrenzt werden müssen. Typisch sind das die Rheinterrassenschotter und -sande im Kölner Süden und Westen, aber auch die sandigen Auffüllungen ehemaliger Hafenbecken in Deutz und Mülheim. Sobald der SPT-Wert unter 10 Schlägen/30 cm liegt oder der CPT-Spitzenwiderstand unter 5 MPa bleibt, prüfen wir die Verdichtbarkeit mit dem Rütteldruckverfahren.
Wie läuft eine Rütteldruckverdichtung typischerweise ab?

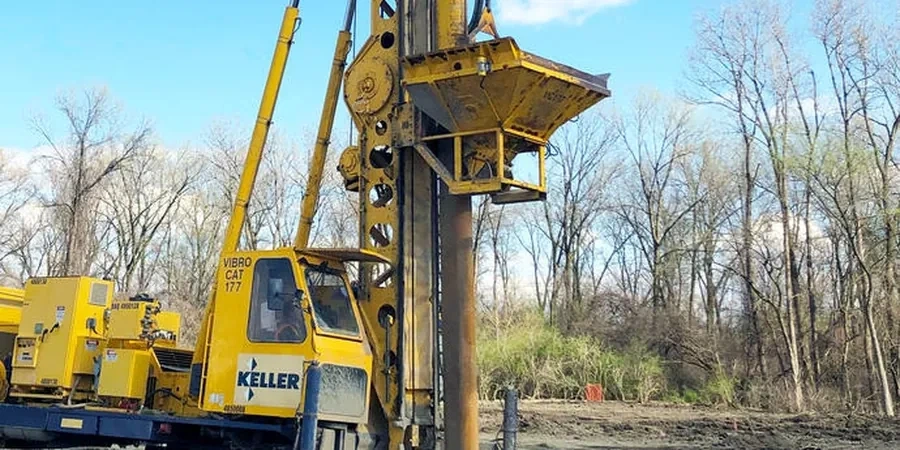

Ein Tiefenrüttler wird am Seilbagger in den Boden eingefahren und durch horizontale Schwingungen und Druckluft verdichtet. Je nach Grundwasserstand und Bodenart wird Zugabematerial über Top-Feed oder Bottom-Feed eingebracht. Der Rüttler arbeitet sich von unten nach oben, oft in mehreren Durchgängen. Die Bemessung der Rütteldruckverdichtung legt vorab den Rasterabstand, die Verweilzeit pro Tiefenstufe und die Kontrollabstände fest. Nach Abschluss erfolgt eine Abnahmeprüfung mit Drucksondierungen.
Mit welchen Kosten muss ich für eine Rütteldruckverdichtung im Kölner Raum rechnen?
Die Kosten hängen stark vom Verdichtungsraster, der Tiefe und dem erforderlichen Zugabematerial ab. Für typische Projekte im Raum Köln bewegt sich der Aufwand für die Bemessung der Rütteldruckverdichtung und die baubegleitende Qualitätssicherung in einem Rahmen von etwa 1.210 bis 5.370 Euro, abhängig von der Anzahl der Kontrollfelder und Sondierungen. Eine verlässliche Zahl nennen wir nach Einsicht in die Baugrunddaten.
