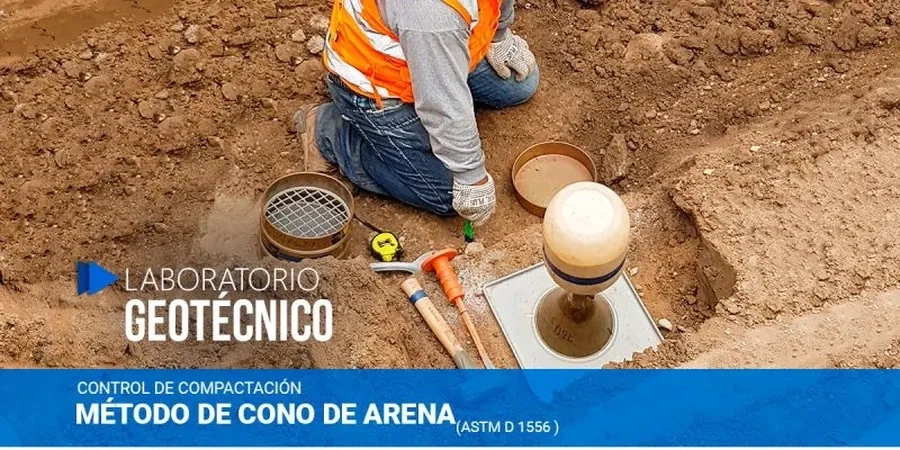

Die Niederterrassen des Rheins prägen den Baugrund in weiten Teilen Kölns – kiesige Sande mit wechselnden Schlufflinsen, die je nach Verdichtungsgrad völlig unterschiedlich tragen. Auf der linken Rheinseite, etwa in Lindenthal oder dem Belgischen Viertel, trifft man häufig auf mächtige Auenlehmschichten, während die rechtsrheinischen Stadtteile wie Deutz oder Kalk von grobkörnigeren Ablagerungen der Mittelterrasse dominiert werden. Genau diese Heterogenität macht eine verlässliche Felddichtebestimmung (Sandkegelverfahren) bei jedem Erdbaulos unverzichtbar. Mit dem Sandkegel nach DIN 18125-2 ermitteln wir vor Ort, ob der erreichte Verdichtungsgrad tatsächlich den statischen Anforderungen entspricht – sei es unter einer Bodenplatte in Mülheim oder im Planumsbereich einer Straße in Porz. Die enge Bebauung und der hohe Grundwasserstand, der in Rheinnähe oft nur 3 bis 5 Meter unter Gelände liegt, lassen keine Toleranz für Setzungen, die aus mangelhafter Verdichtung resultieren.
Das Sandkegelverfahren misst die Dichte dort, wo sie zählt: direkt im verdichteten Planum, nicht im Labor.
Methodik und Umfang
Lokale Besonderheiten
Mit rund 1,08 Millionen Einwohnern und einer Bautätigkeit, die von der Nord-Süd Stadtbahn bis zu neuen Wohnquartieren am Butzweilerhof reicht, ist der Prüfdruck auf Kölner Erdbauprojekte enorm. Die größte Gefahr bei unzureichender Felddichtebestimmung sind ungleichmäßige Setzungen, die in Kölns Mischbebauung schnell zu Rissen im angrenzenden Bestand führen können. Ein Verdichtungsgrad von nur 95 % statt der geforderten 98 % mag marginal klingen, reduziert aber die Steifigkeit des Bodens um bis zu 30 %. In den grundwassernahen Schichten der Rheinaue kommt hinzu, dass schlecht verdichtete Sande bei hydraulischem Grundbruch oder plötzlichen Wasserspiegelschwankungen zu Suffosionserscheinungen neigen. Das Sandkegelverfahren deckt genau diese Schwachstellen auf, bevor die nächste Lage aufgebracht wird, und schafft die dokumentierte Sicherheit, die das Eisenbahn-Bundesamt oder der Landesbetrieb Straßen NRW für ihre Projekte verlangen.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Geltende Normen
DIN 18125-2:2020-11 – Baugrund, Versuche und Versuchsgeräte; Dichtebestimmung mit Sandersatzverfahren, ZTV E-StB 17 – Zusätzliche Technische Vertragsbedingungen für Erdarbeiten im Straßenbau, DIN EN 13286-2 – Ungebundene und hydraulisch gebundene Gemische; Laborverfahren zur Bestimmung der Trockendichte, Ril 836 – DB Richtlinie für Erdbauwerke (bei Bahnprojekten)
Zugehörige Fachleistungen
Felddichtebestimmung mit Sandkegel
Klassische Dichteprüfung nach DIN 18125-2 für Tragschichten, Verfüllungen und Planien. Inklusive Auswertung des Verdichtungsgrads und Fotodokumentation der Prüfstelle.
Kombinierte Verdichtungskontrolle
Abgleich der Sandkegel-Ergebnisse mit dem zugehörigen Proctorversuch im Labor. Wir ermitteln den Wassergehalt und bewerten die Eignung des eingebauten Materials.
Prüfung nach RAP Stra für Asphalttragschichten
Dichtebestimmung direkt auf der Asphaltunterlage vor dem Einbau der Deckschicht. Relevant für innerstädtische Straßenbauprojekte mit engen Zeitfenstern.
Typische Parameter
Häufige Fragen
Was kostet eine Felddichtebestimmung mit dem Sandkegelverfahren in Köln?
Eine einzelne Prüfung nach Sandkegelverfahren liegt in Köln inklusive Anfahrt, Durchführung und Protokoll typischerweise zwischen 90 und 110 Euro. Bei mehreren Prüfungen am selben Tag reduzieren sich die Kosten pro Messpunkt, da der Mobilitätsaufwand entfällt.
Wie viele Sandkegel-Prüfungen brauche ich pro Baufeld?
Die ZTV E-StB 17 gibt einen Prüfraster vor: in der Regel eine Prüfung je 500 m² verdichteter Fläche, mindestens jedoch drei pro Schicht. Bei kleinen Flächen unter 100 m² oder kritischen Bauwerken wie Stützwänden empfehlen wir eine Verdichtung des Rasters auf eine Prüfung je 250 m².
Kann das Sandkegelverfahren bei jedem Boden angewendet werden?
Das Verfahren eignet sich für Böden mit einem Größtkorn bis 63 mm, also für die meisten Kölner Rheinschotter und Auenlehme. Bei stark grobkiesigen oder steinigen Auffüllungen mit Überkorn stößt es an Grenzen; hier kommt alternativ das Wassersatz- oder Ballonverfahren in Frage, was wir vor Ort anhand einer Korngrößenanalyse entscheiden.
Wie lange dauert eine Dichteprüfung vor Ort?
Für eine einzelne Prüfung müssen Sie etwa 20 bis 30 Minuten einplanen, vom Freilegen der Prüfstelle bis zur Versiegelung des Loches. Wenn mehrere Prüfungen hintereinander durchgeführt werden, verkürzt sich die Zeit pro Punkt, da der Aufbau des Sandkegelgeräts nur einmal erfolgt. Mehr Info.
