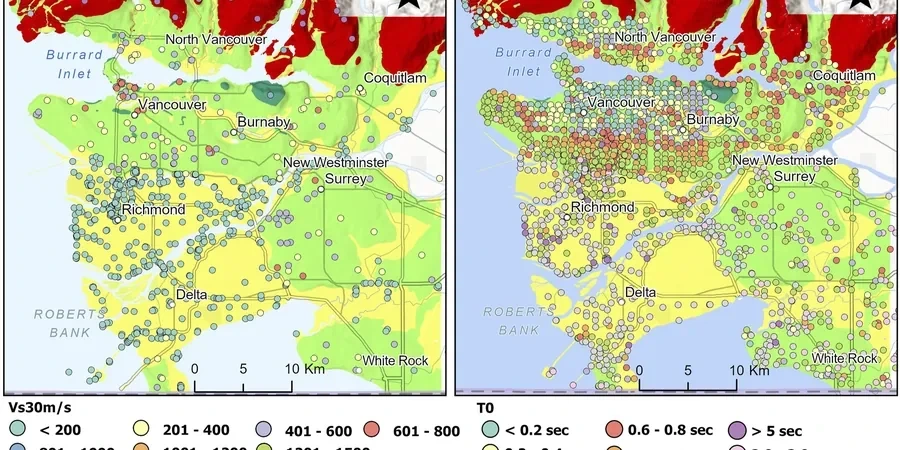

Die Untergrundverhältnisse in Köln trennen die Stadt in zwei geotechnische Welten. Während im linksrheinischen Stadtgebiet, etwa in Lindenthal oder Junkersdorf, die mächtigen quartären Terrassenschotter der Mittelterrasse anstehen, dominieren rechtsrheinisch in Deutz oder Mülheim die feinkörnigeren Auenlehme und Sande der Niederterrasse, die bei dynamischer Anregung ein völlig anderes Schwingungsverhalten zeigen. Diese kleinräumige Variabilität ist entscheidend, denn die Kölner Bucht zählt zu den seismisch aktivsten Regionen Deutschlands, tektonisch geprägt durch das Erdbebengebiet der Niederrheinischen Bucht. Eine pauschale Einstufung nach DIN EN 1998-1 reicht hier oft nicht aus, weil sie lokale Resonanzeffekte und die Tiefenlage des seismischen Grundgebirges nur unzureichend abbildet. Genau hier setzt die seismische Mikrozonierung an, die wir mit standortspezifischen Feldmessungen durchführen, um die Baugrundklasse und die Antwortspektren für Ihr Projekt realitätsnah zu ermitteln. Ergänzend zur dynamischen Charakteristik des Untergrunds kann eine Korngrößenanalyse die granulare Zusammensetzung der Deckschichten präzisieren, während bei Bauvorhaben in gering tragfähigen Auenböden der Einsatz von Rüttelverdichtung als Baugrundverbesserung zu prüfen ist.
Die Niederrheinische Bucht ist das aktivste Erdbebengebiet Deutschlands – eine pauschale Baugrundklasse ignoriert die lokale Resonanz der Kölner Rheinsedimente.
Methodik und Umfang
Lokale Besonderheiten
Mit rund 1,08 Millionen Einwohnern und einer hochverdichteten Infrastruktur trifft in Köln ein maximales seismisches Risiko auf eine geologisch sensible Lage. Das Erdbeben von Roermond 1992 mit einer Magnitude von 5,9 auf der Richterskala verursachte auch in Köln leichte Schäden und rückte die Verwundbarkeit von Bauwerken auf den weichen Rheinsedimenten ins öffentliche Bewusstsein. Das eigentliche Problem ist die Beckengeometrie der Kölner Bucht: Die tief liegenden tertiären Tone und Braunkohlenflöze werden von einem mehrere hundert Meter mächtigen Lockergesteinspaket überlagert, welches seismische Energie einfängt und durch interne Reflexionen verlängert. Gebäude mit einer Eigenperiode zwischen 0,5 und 1,5 Sekunden sind auf diesen Standorten besonders gefährdet, da sie in Resonanz mit dem verstärkten Bodensignal geraten können. Die seismische Mikrozonierung quantifiziert diese Standorteffekte und verhindert, dass ein Bauwerk aufgrund einer zu optimistischen Baugrundklasse unterbemessen wird.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Geltende Normen
DIN EN 1998-1/NA:2021-07 (Eurocode 8: Auslegung von Bauwerken gegen Erdbeben, Nationaler Anhang), DIN EN 1998-5 (Gründungen, Stützbauwerke und geotechnische Aspekte), DIN EN ISO 22476-3 (Drucksondierungen – ergänzende Untergrunderkundung), ASCE/SEI 7-22 (Minimum Design Loads – internationale Referenz für Site Classification)
Zugehörige Fachleistungen
Standortspezifische Antwortspektren
Ermittlung der elastischen und inelastischen Bodenantwortspektren auf Basis gemessener Vs-Profile. Die Berechnung erfolgt mit eindimensionaler Wellenausbreitungsanalyse (SHAKE) unter Berücksichtigung der lokalen Dämpfungsparameter der Kölner Terrassensedimente.
Seismische Gefährdungsanalyse
Probabilistische und deterministische Bewertung der Erdbebengefährdung für den Standort Köln unter Einbeziehung der tektonischen Störungssysteme der Erft-Scholle und der historischen Seismizität der Niederrheinischen Bucht.
Typische Parameter
Häufige Fragen
Wann ist in Köln eine seismische Mikrozonierung anstelle der Standard-Baugrundklasse erforderlich?
Die DIN EN 1998-1/NA verlangt eine standortspezifische Untersuchung immer dann, wenn die Baugrundklasse S1 oder S2 vermutet wird oder wenn die Untergrundverhältnisse stark von den generischen Profilen abweichen. In Köln ist dies praktisch immer der Fall, sobald mächtige Auenlehme oder eine komplexe Talfüllung mit weichen organischen Schichten angetroffen werden. Insbesondere bei Bauwerken der Bedeutungskategorien III und IV (z. B. Krankenhäuser, Schulen, große Versammlungsstätten) ist die seismische Mikrozonierung der regulatorisch vorgesehene Weg, um die tatsächliche seismische Einwirkung zu bestimmen.
Mit welchen Kosten muss man für eine seismische Mikrozonierung in Köln rechnen?
Die Kosten für eine seismische Mikrozonierung in Köln liegen je nach Umfang der Feldmessungen und der Komplexität der Untergrundmodellierung zwischen €3.250 und €14.880. Ein einfaches MASW-Profil zur Bestimmung von Vs30 ist am unteren Ende des Spektrums angesiedelt, während eine vollständige 2D-Beckensimulation mit mehreren Profillinien und integrierter probabilistischer Gefährdungsanalyse den oberen Bereich abdeckt. Entscheidend ist der Flächenbedarf für das Messarray, der im innerstädtischen Bereich oft Kompromisse erfordert.
Welche Bodenparameter sind für die seismische Mikrozonierung am wichtigsten?
Der zentrale Parameter ist das vertikale Profil der Scherwellengeschwindigkeit (Vs), aus dem Vs30 und die Eigenperiode des Untergrunds abgeleitet werden. Ergänzend sind die dynamische Scherdehnungskurve (G/Gmax) und der Dämpfungsgrad (D) in Abhängigkeit von der Dehnung erforderlich, die üblicherweise aus Korrelationen mit der Plastizitätszahl oder aus Resonant-Column-Versuchen gewonnen werden. Die Dichte und die laterale Ausdehnung der Schichten fließen in die zweidimensionale Modellierung ein.
Wie lange dauert es, bis die Ergebnisse einer seismischen Mikrozonierung vorliegen?
Die reine Feldarbeit für ein Standard-MASW-Array mit 24 Geophonen ist in der Regel an einem Tag abgeschlossen, sofern die Logistik auf der Baustelle in Köln es zulässt. Die Datenprozessierung, Inversion und Erstellung des geotechnischen Berichts mit den Antwortspektren benötigt üblicherweise zwei bis drei Wochen. Bei umfangreicheren Kampagnen mit mehreren Messlinien und 2D-Modellierung kann sich die Bearbeitungszeit auf vier bis fünf Wochen verlängern.
Welche Rolle spielt die Geologie der Kölner Bucht für die Erdbebengefährdung?
Die Kölner Bucht ist ein tektonisches Senkungsgebiet, das durch die rezenten Bewegungen des Rheinischen Schiefergebirges und der Erft-Scholle geprägt wird. Die bis zu 400 Meter mächtigen Lockersedimente aus Kies, Sand und Ton wirken wie ein natürlicher Verstärker für seismische Wellen, weil die Impedanzkontraste an den Schichtgrenzen zu Mehrfachreflexionen führen. Die seismische Mikrozonierung modelliert diesen Effekt explizit und identifiziert Frequenzbänder, in denen die Bodenbewegung um den Faktor 2 bis 3 gegenüber dem Referenzfels verstärkt sein kann.
