In Köln sehen wir immer wieder das gleiche Bild: eine Baugrube in den Kölner Schottern, ein paar Meter tiefer steigt der Grundwasserspiegel und der Verbau muss plötzlich ganz anders arbeiten als im Trockenen gedacht. Die Stützwandbemessung im Stadtgebiet ist stark geprägt von der quartären Geologie des Rheins, mit seinen oft überkonsolidierten Terrassenkiesen, die von feinen Auelehmen durchzogen sind. Viele Planer unterschätzen den Einfluss des Hochwasserregimes auf die Porenwasserdrücke hinter der Stützwand, besonders in Vierteln nahe am Fluss wie Deutz oder Rodenkirchen. Bevor man in solchen Lagen eine schwere Winkelstützwand rechnet, lohnt sich ein CPT-Versuch zur präzisen Schichtung der Wechsellagerungen, oder eine Korngrößenanalyse um die Durchlässigkeit der Kiese für die Dränagebemessung nicht nur nach Tabellenbuch abzuschätzen. Hier entscheiden oft lokale Erfahrungswerte über die Dauerhaftigkeit.
Eine Stützwand in Köln bemisst man nicht für den Normalwasserstand, sondern für das hundertjährliche Hochwasser – alles andere ist fahrlässig.
Methodik und Umfang
Lokale Besonderheiten
Kölns Stadtentwicklung ist seit der Römerzeit eine Geschichte des Kampfes gegen den Rhein. Die mittelalterliche Stadt lag geschützt auf dem Hochufer, aber die Expansion im 20. Jahrhundert hat Industrie und Wohngebiete tief in die Aue getrieben. Heute baut man dort, wo der Fluss bei Hochwasser seinen Rückzugsraum hat. Das geotechnische Risiko einer Stützwandbemessung liegt hier weniger im statischen Lastfall, sondern im hydrologischen Extrem. Ein plötzlicher Einstau durch ein Sommerhochwasser, gefolgt von einem schnellen Abfall, erzeugt instationäre Strömungsdrücke, die eine Winkelstützwand binnen Stunden aus der Gründung hebeln können. Hinzu kommt die Gefahr der inneren Erosion an der Filterschicht, wenn der Rheinkies nicht abgestuft genug eingebaut wird. Diese hydraulischen Gradienten muss man nicht nur rechnen, sondern auch durch eine robuste Dränage konstruktiv beherrschen.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Geltende Normen
DIN EN 1997-1:2014-03 (Eurocode 7: Entwurf, Berechnung und Bemessung), DIN 1054:2021-04 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), DIN 4085:2017-08 (Baugrund – Berechnung des Erddrucks)
Zugehörige Fachleistungen

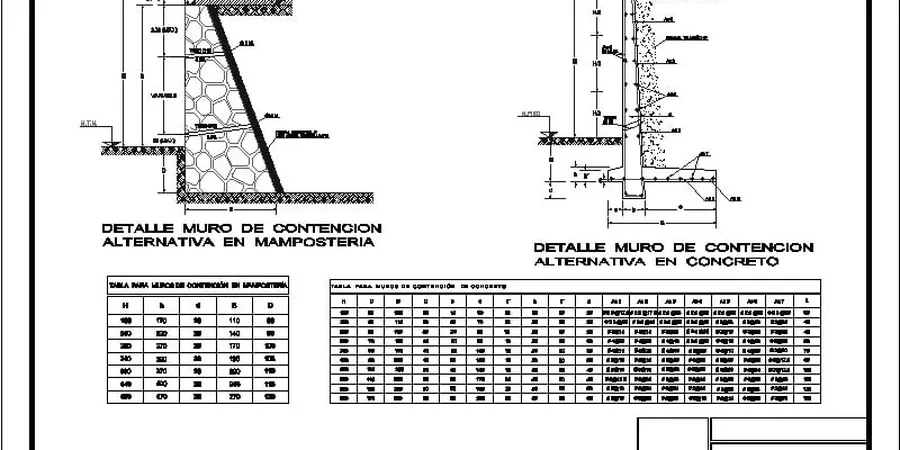

Winkelstützwände und Schwergewichtsmauern
Klassische Ortbetonlösung für Höhen bis ca. 6 m. Wir führen alle Nachweise nach EC 7 inklusive Kippen, Gleiten, Grundbruch und Materialversagen der Konstruktion. Ein besonderes Augenmerk legen wir auf die Verdichtung und den Wichte-Ansatz der Hinterfüllung aus Rheinkiessand.
Aufgelöste, verankerte Spundwandkonstruktionen
Für tiefe Baugruben oder Uferpromenaden mit beengten Platzverhältnissen. Die Bemessung erfolgt als elastisch gebetteter Träger mit mehrfacher Rückverankerung in den tragfähigen Terrassenkies. Berücksichtigung des aktiven und passiven Erddrucks unter Hochwasserbedingungen.
Typische Parameter
Häufige Fragen
Was kostet eine Stützwandbemessung in Köln ungefähr?
Das hängt stark vom Umfang der Baugrunderkundung und der Komplexität der Konstruktion ab. Entscheidend ist, ob bereits ein Baugrundgutachten vorliegt.
Muss der Bemessungswasserstand in Köln wegen Hochwasser höher angesetzt werden?
Ja, das ist ein zentraler Punkt. In den hochwassergefährdeten Zonen Kölns, besonders im Überflutungsgebiet des Rheins, darf nicht der mittlere Grundwasserstand angesetzt werden. Die Bemessung muss den hundertjährlichen Hochwasserstand (HQ100) plus einen prognostizierten Klimazuschlag berücksichtigen. Das kann den Ansatz der Auftriebskräfte und Strömungsdrücke massiv verändern.
Welche Bodenkennwerte sind für die typischen Kölner Rheinsedimente anzusetzen?
In unserer Erfahrung müssen Sie bei den Terrassenkiesen und -sanden mit einem Reibungswinkel zwischen 32,5 und 37,5 Grad rechnen, je nach Lagerungsdichte. Die Wichte unter Auftrieb liegt bei etwa 11 kN/m³. Problematisch sind die oft eingeschalteten Auelehme mit Reibungswinkeln um 25 Grad und sehr geringer Durchlässigkeit – hier ist die Dränagefähigkeit der Hinterfüllung genau zu prüfen.
Ist eine numerische FEM-Berechnung für eine Stützwand in Köln Pflicht?
Nicht zwingend, aber in Köln oft sinnvoll. Eine analytische Bemessung nach EC 7 reicht für einfache Geometrien und homogene Böden. Wenn Sie jedoch eine komplexe Aushubgeometrie, eine nachgiebige Verankerung oder einen instationären Grundwasserstrom haben, kommen Sie mit einem FE-Modell schneller zu einem wirklichkeitsnahen Verformungsbild. Gerade die Interaktion mit angrenzender Bebauung in dichten Vierteln wie der Südstadt erfordert oft eine numerische Simulation.
Welche Versagensmechanismen sind bei einer Stützwand am Rhein die häufigsten?
Abseits von Rechenfehlern sehen wir am häufigsten hydraulische Probleme: unzureichende Dränage, die zu einem Aufstau des Sickerwassers hinter der Wand führt, oder innere Erosion des Hinterfüllmaterials an der Filterschicht. Das zweite große Thema ist das Verkanten durch unerwartet weiche Schichten in der Gründungssohle, die beim Baugrundgutachten nicht erfasst wurden. Deshalb sind in Köln ausreichend tiefe Aufschlüsse so wichtig.
