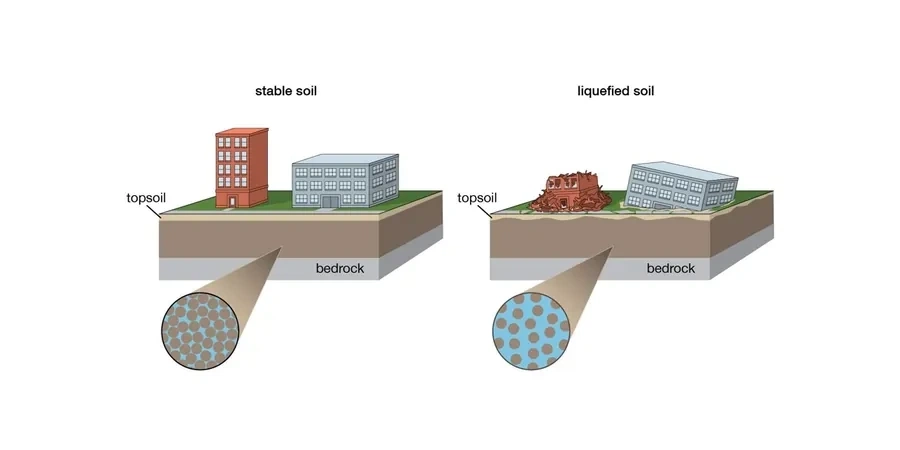

Ein Projekt am Rheinauhafen hat uns nochmal deutlich vor Augen geführt, wie trügerisch der Untergrund in Köln sein kann. Unter einer scheinbar tragfähigen Kiesschicht stießen wir auf locker gelagerte, wassergesättigte Sande – die klassische Zutat für Bodenverflüssigung. Die Baugrube war keine fünf Meter vom Fluss entfernt, der Grundwasserspiegel stand bei knapp zwei Metern. Der Tragwerksplaner hatte das im Vorfeld nicht auf dem Schirm, und genau dafür gibt es die Bodenverflüssigungsanalyse nach DIN EN 1998-5. Ohne diesen Nachweis bekommt man in der Erdbebenzone 1 mit Untergrundklasse C oder S kein plausibles Gründungskonzept hin. Gerade in den flussnahen Quartieren – von Rodenkirchen bis Mülheim – arbeiten wir mit einer Kombination aus Korngrößenanalyse und Sondierdaten, um den Liquefaction Potential Index standortgenau zu bestimmen. Die Gefahr kommt nicht von starken Beben, sondern von der langen Periodendauer bei Fernbeben aus der Niederrheinischen Bucht – das reicht, um Porenwasserüberdruck aufzubauen, wenn die Drainage nicht gegeben ist. Unser Labor in Köln hat in den letzten Jahren über 40 solcher Analysen für Wohn- und Gewerbebauten durchgeführt, immer abgestimmt auf die quartären Sedimente, die das Stadtbild unterhalb von fünf Metern prägen.
Verflüssigung passiert nicht erst beim Starkbeben – in Köln genügen Fernbeben mit M=6 in der Niederrheinischen Bucht, um sandige Auenböden zum Versagen zu bringen.
Methodik und Umfang
Lokale Besonderheiten
Was wir in Köln immer wieder beobachten: Bauherren und selbst manche Planer halten das Thema Bodenverflüssigung für ein Problem von Küsten- oder Erdbebenregionen – dabei liegt die Stadt auf Lockersedimenten mit hohem Grundwasserstand, was die Anfälligkeit massiv erhöht. Der größte Irrtum ist, dass nur ein Starkbeben direkt unter Köln gefährlich wäre. Die Realität sieht anders aus. Die Niederrheinische Bucht produziert regelmäßig moderate Erschütterungen, deren langwellige Anteile in den Kölner Beckenfüllungen fast ungehindert ankommen und dort in den sandigen Schichten Porenwasserüberdruck aufbauen. Wenn dann die Dränage über die natürlichen Schlufflinsen nicht schnell genug funktioniert, verlieren die Sande schlagartig ihre Scherfestigkeit. Ein viergeschossiges Gebäude mit Einzelfundamenten kann sich dann um Zentimeter setzen, oft ungleichmäßig, was die Tragstruktur irreversibel schädigt. Der Nachweis der Bodenverflüssigungsanalyse ist deshalb in Köln nicht nur eine Formalie für das Baugenehmigungsverfahren, sondern eine echte Notwendigkeit, um das Restrisiko realistisch einzuschätzen und die Gründung entsprechend zu dimensionieren – sei es über Tiefgründung, Rüttelverdichtung oder Bodenaustausch.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Geltende Normen
DIN EN 1998-5:2010-12 (Eurocode 8, Teil 5), DIN EN 1998-5/NA:2021-07 (Nationaler Anhang Deutschland), DIN 4020:2010-12 (Geotechnische Untersuchungen), NCEER Workshop Report (Youd & Idriss, 2001), DIN EN ISO 17892-4:2017-04 (Korngrößenverteilung)
Zugehörige Fachleistungen
SPT-gestützte Verflüssigungsanalyse
Klassische Methode mit Normschlagzahlen N60 aus der Schweren Rammsondierung, korrigiert auf Überlagerungsdruck und Energie. In Köln besonders geeignet für Baugrundprofile mit Wechsellagerung von Sand und Schluff, da wir aus derselben Bohrung die gestörten Proben für die Sieblinie gewinnen.
CPT-gestützte Verflüssigungsanalyse
Strangpressensondierung nach DIN EN ISO 22476-1. Liefert ein hochaufgelöstes Profil von Spitzendruck und Mantelreibung, ideal für die Erkennung dünner verflüssigungsfähiger Lagen. Wir setzen das Verfahren gern in beengten Kölner Innenstadtlagen ein, wo kein Bohrgerät Platz findet.
Laborgestützte Feinanalyse mit LPI-Berechnung
Kombination aus Sieblinie, Atterberg-Grenzen und Wassergehalt mit der rechnerischen Ermittlung des Liquefaction Potential Index. Der LPI gibt eine standortbezogene Risikostufe aus und ist Grundlage für die Entscheidung zwischen Flachgründung, Bodenverbesserung oder Pfahlgründung.
Typische Parameter
Häufige Fragen
Ist eine Bodenverflüssigungsanalyse in Köln überhaupt erforderlich, obwohl wir nicht im Hochrisikogebiet liegen?
Ja, in vielen Fällen schon. Köln liegt in der Erdbebenzone 1 nach DIN EN 1998-1/NA, und wenn der Baugrund aus locker gelagerten Sanden unterhalb des Grundwasserspiegels besteht (Untergrundklasse C oder S), verlangt die Norm einen Nachweis. Besonders betroffen sind die quartären Flussterrassen entlang des Rheins. Die Bauaufsicht akzeptiert einen Verzicht nur, wenn ein geotechnischer Sachverständiger schlüssig darlegt, dass keine verflüssigungsfähigen Schichten im Einflussbereich des Bauwerks liegen.
Welche Bodenkennwerte brauchen Sie von uns für die Analyse?
Im Idealfall liegen uns SPT-Schlagzahlen (N60) oder CPT-Daten mit Spitzendruck und Mantelreibung vor, ergänzt um die Tiefenlage des Grundwassers zum Erkundungszeitpunkt. Falls noch keine Sondierungen gemacht wurden, übernehmen wir das in Köln komplett – von der Feldarbeit bis zum Bericht. Aus dem Labor benötigen wir mindestens die Sieblinie nach DIN EN ISO 17892-4 und die Plastizitätszahl nach Atterberg, um den Feinanteil und die Kohäsion realistisch abzubilden.
Mit welchen Kosten muss ich für eine Bodenverflüssigungsanalyse in Köln rechnen?
Für eine vollständige Analyse mit zwei Sondierpunkten, Labortests und dem rechnerischen Nachweis liegen die Kosten in Köln typischerweise zwischen €2.080 und €3.360, abhängig von der Tiefe der verflüssigungsfähigen Schichten und der Anzahl der Proben. Wenn bereits Sondierdaten vorliegen und nur die Auswertung und der Bericht benötigt werden, reduziert sich der Aufwand entsprechend.
Wie lange dauert es vom Auftrag bis zum fertigen Bericht?
Wenn wir die Feldarbeit übernehmen, rechnen Sie bitte mit zwei bis drei Wochen. Einen Tag für die Sondierung vor Ort, eine Woche für die Labortests (Sieblinie, Atterberg), und ein paar Tage für die numerische Auswertung und den Bericht. In dringenden Fällen – etwa wenn der Baubeginn ansteht – bekommen wir das in Köln auch in zehn Werktagen hin, sofern die Witterung mitspielt und das Labor Kapazität frei hat.
